Használják a kvarcot az olvasztáshoz?

Használják-e a kvarcot az olvasztásban: közvetlen válasz

Igen, a kvarcot közvetlenül használják olvasztási és magas hőmérsékletű olvasztási folyamatokban, leginkább a kvarctégely , olvasztott szilícium-dioxidból készült edény, amely olvadt szilíciumot tartalmaz a kristálynövekedés során a félvezető- és a fotovoltaikus iparban. A kvarctégely a nagy tisztaságú kvarchomokból készült fő termék a fotovoltaikus és félvezető mezők számára, és főként a folyamatos kristályosítás támogatására használják magas hőmérsékleten. Fogyasztható kvarceszközként működik, amelyet poliszilícium nyersanyag megtartására használnak, miközben azt olvadáspontja fölé hevítik, és egykristály rúdba vonják. Az anyagot azért választották, mert a közönséges tűzálló anyagok vagy fémek nem tudják fenntartani az elektronikai és napelemes szilíciumhoz szükséges vegyi tisztaságot, míg a kvarcüveg nem képes fenntartani az elektronikus és napelemes szilíciumhoz szükséges kémiai tisztaságot. Innentől kezdve ez a cikk elmagyarázza, hogy a kvarc miért látja el ezt a szerepet olyan hatékonyan, miben különböznek a félvezető és a fotovoltaikus minőségű kvarctégelyek, hogyan épülnek fel belsőleg, és hogyan választhatják ki a vásárlók a megfelelő kvarcüveg-terméket saját olvasztó- vagy termikus feldolgozósorukhoz.

A kvarctégely a tisztaság, a homogenitás és a magas hőmérséklet-állóság tulajdonságaival rendelkezik. A fizikai termikus viselkedés szempontjából egy tipikus kvarctégely deformációs pontja a 1100 Celsius fok körül , a lágyulási pont az 1730 Celsius fok körül , és a maximális folyamatos használati hőmérséklet 1100 Celsius fok körül , amely rövid ideig megközelítőleg elérheti az 1450 Celsius-fokot. Ez a nagy tisztaság a tartósan magas hőmérséklet-állósággal kombinálva biztosítja az alapot a megbízható szilíciumrúd egykristály-húzáshoz és az állandó egykristályos minőséghez, így a kvarctégely az egykristályos húzórendszer egyik kulcsfontosságú segédanyaga. A kvarctégelyeket alkalmazásuk szerint általában két kategóriába sorolják: félvezető minőségű (elektronikus minőségű) kvarctégelyek és fotovoltaikus minőségű (szoláris minőségű) kvarctégelyek, amelyek mindegyikét különböző tisztaságú és szerkezeti előírások szerint gyártják.

Miért állja ki a kvarcüveg az olvasztás hőigényét?

A kvarcüveget, amelyet olvasztott kvarcnak vagy olvasztott szilíciumnak is neveznek, úgy állítják elő, hogy rendkívül tiszta szilícium-dioxidot 1700 Celsius fokot meghaladó hőmérsékleten megolvasztanak, majd nem kristályos, amorf szilárd anyaggá hűtik. Ez az amorf szerkezet nagyon alacsony hőtágulási együtthatót ad a kvarcüvegnek, ami azt jelenti, hogy az anyag nem reped meg könnyen, ha többszörösen melegítik és hűtik, ami elengedhetetlen a kristályhúzó kemencékben alkalmazott olvasztási ciklusok során. A közönséges nátron-mészüveggel ellentétben a nagy tisztaságú kvarcüveg csőből és kvarcüvegrúdból készült termékek törés nélkül tolerálják a gyors hőmérséklet-ingadozásokat, ezért a kvarcüveg ablak- és kvarcüveglemez-alkatrészeket széles körben használják megfigyelőnyílásként és szerkezeti elemként a magas hőmérsékletű kemenceberendezésekben.

A kémiai tisztaság a második oka annak, hogy a kvarc jól teljesít olvasztási környezetben. Bármilyen fémes szennyeződés, amely a tégely faláról olvadt szilíciumba vándorol, megváltoztathatja a keletkező kristály elektromos tulajdonságait, ami a félvezetőgyártás során elfogadhatatlan. A nagy tisztaságú kvarcüveg csövet, a kvarckristály rudakat és a kvarcüveg rudakat úgy finomítják, hogy minimálisra csökkentsék az olyan nyomelemeket, mint a vas, alumínium és alkálifémek, így az olvadék kémiailag stabil marad a húzási folyamat során. Az alábbi táblázat az olvasztott kvarc és a kemencetervezési szakirodalomban gyakran tárgyalt két másik hagyományos tűzálló típusú anyag fő működési jellemzőinek általános összehasonlítását mutatja be, bemutatva, hogy miért továbbra is az olvasztott kvarc a szilícium-olvadékok előnyben részesített bélésanyaga.

Ez a vízszintes sáv-összehasonlítás azt mutatja, hogy az olvasztott kvarcüveg különösen magas kémiai tisztaságú és hősokkállóság tekintetében, ez a két tulajdonság a legkritikusabb az olvadt szilícium szennyeződése nélkül történő tárolásában. A méretstabilitási besorolás a korábban leírt nagyon alacsony hőtágulási együtthatót tükrözi, amely a tégely alakját egyenletesen tartja, még akkor is, ha a kemence szélsőséges hőségen áthalad. Az optikai átlátszóság azért van benne, mert lehetővé teszi a kezelők számára az olvadékszint és a kristálynövekedési felület vizuális megfigyelését a kemence felnyitása nélkül, ami a kvarcüveg ablak és a kvarcüveglemez megtekintésére szolgáló alkatrészek gyakorlati előnye. A mechanikai keménységet mérsékelten értékelik, mivel a kvarcüveg erős nyomású, de hirtelen mechanikai hatás hatására rideggé válhat, ezért fontos a gondos kezelési protokoll a laboratóriumi kvarctégely vagy a szilikatégely laboratóriumi egység felszerelése és eltávolítása során. Összességében a diagram azt szemlélteti, hogy a tisztaság, a hőállóság és a stabilitás kombinációja, nem pedig a nyers keménység teszi az olvasztott kvarcot a szilícium olvasztó edények szokásos választásává.

Félvezető minőségű versus fotovoltaikus minőségű kvarctégely

A kvarctégelyeket általában félvezető (elektronikus minőségnek is nevezik) és fotovoltaikus (szoláris minőségű) kategóriákra osztják, és a megkülönböztetés a későbbi alkalmazás által megkövetelt tisztasági szint alapján történik. A félvezető minőségű tégelyek támogatják a monokristályos szilícium tömbök növekedését, amelyeket végül ostyákká szeletelnek az integrált áramkörök számára, ahol még a milliárdos szennyeződések is befolyásolhatják az eszköz teljesítményét, ezért ezeket a tégelyeket a legszigorúbb tisztasági ellenőrzéssel és a legszigorúbb belső réteg specifikációval gyártják. A fotovoltaikus minőségű tégelyek támogatják a napelemekbe szánt szilícium tömböket, ahol a tisztasági tűrés valamivel szélesebb, mivel a napelemek teljesítménye kevésbé érzékeny a nyomokban lévő szennyeződésekre, mint a logikai és a memóriachip teljesítménye, ami eltérő egyensúlyt tesz lehetővé a tégely költséghatékonysága és specifikációja között.

Ez a radardiagram összehasonlítja a félvezető minőségű és a fotovoltaikus minőségű kvarctégelyt hat olyan minőségi jellemző alapján, amelyek a legfontosabbak azon vásárlók számára, akik kvarctégelyt vásárolnak laboratóriumi vagy gyártási kemencében. A félvezető minőségű profil tovább nyúlik kifelé a tisztaság, a buborékok szabályozása és a fal egyenletessége tekintetében, tükrözve az ostyagyártás alapanyagaihoz szükséges szigorúbb gyártási tűrést. A fotovoltaikus profil még mindig a diagram széles területét fedi le, jelezve, hogy továbbra is nagy teljesítményű termék, de az átlátszóság és a hőstabilitás kiegyensúlyozottabb elosztásával, ahelyett, hogy minden tulajdonságot a maximumra szorítana. A devitrifikációs ellenállás, vagyis az üvegfelület nem kívánt kristályosodásával szembeni ellenállás a hosszan tartó hőhatás során, szorosan illeszkedik a két minőségi fokozat között, mivel mindkettő olvasztott szilícium-dioxidból készül, hasonló alaptermikus kémiával. A kvarctégelyes laboratóriumi mintát vagy egy teljes gyártási tételt értékelő vásárlók ezt a fajta összehasonlítási keretet használhatják annak eldöntésére, hogy melyik minőség felel meg az olvadási ciklus hosszának és a termék tisztasági céljának.

A kvarctégely szerkezete: izometrikus nézet

A gyári kvarctégely nem egyetlen egységes üvegréteg. Jellemzően egy külső átlátszatlan rétegből áll, amely szerkezeti támogatást és hőeloszlást biztosít, egy átlátszó vagy félig átlátszó belső rétegből, amely közvetlenül érintkezik az olvadt szilíciummal, és sok esetben egy közöttük lévő buborékrétegből áll, amely segít kezelni a hőfeszültséget és a gázkibocsátást az olvadási ciklus során. Az alábbi diagram ennek a réteges szerkezetnek egy izometrikus, címkézett nézetét mutatja be, amely hasznos annak megértéséhez, hogy egy átlátszatlan olvasztott szilícium-dioxid tégely és egy átlátszó kvarctégely miért utal gyakran ugyanannak a teljes termékcsaládnak különböző zónáira, nem pedig teljesen különálló termékcsaládokra.

A diagramon látható külső átlátszatlan réteg finom, szorosan egymásra rakott szilícium-dioxid részecskékből áll, amelyek egyenletesen szórják szét a hőt a tégely fala körül, és biztosítják a szilíciumtöltés súlyának megtartásához szükséges mechanikai merevséget egy hosszú húzási ciklus során. Közvetlenül alatta található a buborékos átmeneti réteg, amely szabályozott eloszlást tartalmaz mikroszkopikus gázzsebekből, amelyek segítenek elnyelni a hőtágulási feszültséget, és csökkentik a repedés kockázatát, amikor a tégely a környezeti hőmérsékletről a működési tartományára melegszik. A legbelső átlátszó réteg a legnagyobb tisztaságú szilícium-dioxiddal és a legkevesebb buborékkal készül, mivel ez az a felület, amely közvetlenül érinti az olvadt szilíciumot, és ezért a legnagyobb hatással van a szennyeződés elleni küzdelemre. A diagram alján látható perem- és falprofil meghatározott vastagsági gradiensre van kialakítva, vastagabb az alap közelében, hogy megtartsa az olvadék súlyát, és fokozatosan elvékonyodik a perem felé, ami segít a tégelynek megőrizni a méretstabilitást a teljes termikus ciklus során. Ennek a réteges felépítésnek a megértése segít a beszerzési csoportoknak annak megítélésében, hogy a szállított kvarctégely minta, akár átlátszatlan olvasztott szilícium-dioxid tégelynek, akár átlátszó kvarctégelynek írják le, megfelel-e az adott kemencében és húzási folyamatban elvárt belső minőségnek.

Gyártási folyamat és minőségellenőrzés

A kvarctégely gyártása a nagy tisztaságú kvarchomok beszerzésével kezdődik, amelyet szitálnak és kémiailag kezelnek a fémes szennyeződések eltávolítása érdekében, mielőtt forgóformázó kemencébe betáplálnák. A kemencében a homok rendkívül magas hőmérsékleten megolvad, miközben a forma forog, így a centrifugális erő egyenletesen osztja el a megolvadt szilícium-dioxidot, és felépíti az előző részben leírt réteges falszerkezetet. A kezdeti formázási szakaszt követően a tégely egy sor befejező lépésen megy keresztül, beleértve az élvágást, a felület-ellenőrzést és a méretellenőrzést, mielőtt átmenne a végső minőségellenőrzésen, amely felméri a buborékeloszlást, a falvastagság egyenletességét és az optikai tisztaságot a belső rétegben. Mivel a szennyeződés bármely szakaszban veszélyeztetheti a teljes tételt, a kvarcüveg gyártására szolgáló gyártólétesítmények, beleértve a kvarctégelyt, a kvarcüveg csövet és a kvarcüvegrúd-sorokat, szabályozott tiszta környezetet tartanak fenn, amely elkülönítve van az általános ipari portól és a levegőben szálló részecskéktől.

Ez az oszlopdiagram egy tipikus kvarctégely gyártósoron az egyes főbb gyártási szakaszok relatív időbeli súlyozását szemlélteti, az olvasztott szilícium-dioxid gyártási szakirodalmában megszokott általános folyamatleírások alapján, nem pedig egyetlen rögzített ütemezés alapján. A feldolgozási idő legnagyobb részét a forgó olvasztó fokozat foglalja el, mert itt jön létre a réteges falszerkezet, és itt kell a legpontosabban szabályozni a hőmérsékletet az egyenetlen falvastagság elkerülése érdekében. A nyersanyag-előkészítés is viszonylag időigényes, mivel a kvarchomok rostálása és tisztítása a kívánt tisztasági szintre nem siethető el anélkül, hogy ne kockáztassa a későbbi szennyeződést. A hűtés is gondosan ellenőrzött ütemezést igényel, mivel egy nagy olvasztott szilícium-alkatrész túl gyors lehűtése belső feszültséget okozhat, amely később a kemence működése közben repedésekhez vezet. A vágás és az ellenőrzés viszonylag rövidebb ablakokat foglal el a teljes idővonalon, de továbbra is alapvető minőségi kapuk maradnak, amelyek meghatározzák, hogy egy kész kvarctégely vagy egy kapcsolódó kvarcüveg műszer megfelel-e a félvezető- és fotovoltaikus ügyfelek által megkövetelt méret- és optikai szabványoknak.

A szilícium olvasztáson túl: A tágabb kvarcüveg termékcsalád

Míg a kvarctégely központi szerepet játszik a szilícium olvasztásában, ugyanaz az alapanyag támogatja a speciális optikai üvegtermékek széles családját, amelyeket laboratóriumi, ipari és még wellness alkalmazásokban is használnak. Nagy tisztaságú kvarcüveg csövet és kvarcüveg rudat használnak laboratóriumi berendezések, például kvarctégely laboratóriumi készlet, üvegcső-szerelvények és egyedi olvasztott kvarcrudak előállításához olyan kutatási környezetekben, ahol kémiai tehetetlenség és hőállóság szükséges. A kvarcüveg lemezt és a kvarcüveg ablakelemeket, valamint az UV-kvarclemezt és a lyukakkal ellátott kör alakú UV-kvarclemezt ott használják, ahol ultraibolya sugárzásra vagy magas hőmérsékletű megtekintési hozzáférésre van szükség, mivel a közönséges üveg nem sugározza át olyan hatékonyan az ultraibolya hullámhosszokat, mint az olvasztott kvarc. Az olvasztott kvarc rudakból és kvarckristály rudakból halogén fűtőelemek és infravörös fűtőcsövek is készülnek, beleértve a kvarccső-fűtőt, szénszálas kvarcfűtőt és kvarc-szénszálas infravörös fűtőcső-terméket, amelyek ugyanolyan tisztaságon és hősokkállóságon alapulnak, amelyek a kvarcot elsősorban szilícium olvasztásra teszik alkalmassá.

A kvarcüveg technológia érdekes kiterjesztése a hanggyógyító eszközökben való felhasználása. Mivel az olvasztott kvarc precíz, egyenletes falvastagságúvá formálható, és rezgés közben tiszta, tartós rezonanciát kelt, éneklő tál, kristály alkímia tálak, kristály éneklő háromszög, kristályhárfa, kvarckristály hangvilla és kristály éneklő szent grál gyártására használják. Ezek a műszerek ugyanazon a forgó olvasztási és precíziós falvezérlési technikákon alapulnak, amelyeket a tégelygyártásban használnak, csak más akusztikai célra alkalmazva, nem pedig termikusra. Az ugyanabból az alapból olvasztott szilícium-dioxid anyagból készült további kiegészítő laboratóriumi cikkek közé tartozik az UV-sugárzással olvadt kvarcküvetta, a téglalap alakú kvarcküvetta, a nagy tisztaságú, hőálló olvasztott kvarcüveg hajóalkatrészek és az általános célú laboratóriumi üvegedények, mint például a háromszöglombik, a háromszög alakú tölcsér, valamint a magas bór-szilikát stabilitást és kvarc-stabilitást kihasználó vegyszer. magas boroszilikát üvegrészesedés.

Ez a fánkdiagram általános minőségi képet mutat arról, hogy az olvasztott kvarcüveg hogyan oszlik meg a főbb alkalmazási szegmensek között, nem egy konkrét statisztikai felmérés, hanem tipikus iparági termékkategóriák alapján. Az olvasztótégely és a félvezető szegmens, valamint a laboratóriumi üvegedények alkotják a diagram legnagyobb részét, ami azt a tényt tükrözi, hogy a nagy tisztaságú olvasztott szilícium-dioxid legelterjedtebb felhasználási területei továbbra is a hőfeldolgozás és az analitikai kémia. A fűtő- és infracsöves alkalmazások jelentős középső szegmenst foglalnak el, mivel a kvarc-karbonszálas infravörös fűtőcsövek és a halogén fűtőelemek folyamatosan növekedtek, mivel az ipari és fogyasztói fűtőberendezések egyre inkább előnyben részesítik a gyors reagálású infravörös elemeket. Az optikai és UV-ablak-alkalmazások, beleértve az UV-kvarclemezeket és a kvarcüveg ablaktermékeket, kisebb, de stabil szegmenst alkotnak, amely az ultraibolya sugárzástól függő speciális műszerekhez és sterilizáló berendezésekhez kapcsolódik. Összehasonlításképpen a hanggyógyító hangszerek szegmense a legkisebb, mégis olyan jellegzetes rést képvisel, ahol az olvasztott kvarc akusztikai tulajdonságai, nem pedig termikus vagy optikai tulajdonságai jelentik az elsődleges értékhajtót, megmutatva, hogy egyetlen alapanyag hogyan képes nagyon különböző végfelhasználói iparágakat támogatni.

A megfelelő kvarctégely vagy kvarcüveg alkatrész kiválasztása

A félvezető minőségű és a fotovoltaikus minőségű kvarctégely, vagy a különböző kvarcüvegcső és kvarcüvegrúd-specifikációk közötti választást az üzemi hőmérséklet-tartomány és a későbbi termék tisztasági tűrésének egyértelmű meghatározásával kell kezdeni. A vásárlóknak figyelembe kell venniük a tégely falvastagságát és rétegszerkezetét is, mivel a vastagabb külső átlátszatlan réteg általában hosszabb egykristály-húzási ciklust tesz lehetővé, míg a vékonyabb, egyenletesebb belső átlátszó réteg csökkenti a szennyeződés kockázatát. Az alábbi lista összefoglalja azokat a gyakorlati kiválasztási kritériumokat, amelyeket a beszerzési és mérnöki csapatok általában felülvizsgálnak a kvarctégely vagy a kapcsolódó olvasztott kvarc alkatrész megrendelésének véglegesítése előtt.

• Erősítse meg a maximális folyamatos üzemi hőmérsékletet és a rövid távú csúcshőmérsékletet, amelyet a tégelynek vagy a csőnek el kell viselnie a tervezett olvasztási vagy hevítési ciklus során.
• Igazítsa a tisztasági fokozatot a későbbi termék érzékenységéhez, és válassza a félvezető minőséget az ostyagyártás alapanyagaként, és a fotovoltaikus minőséget a napelemes tuskógyártáshoz.
• Tekintse át a buborékeloszlásra és a fal egyenletességére vonatkozó előírásokat, különösen az olvadt anyagot közvetlenül érintő belső érintkezőrétegre vonatkozóan.
• Ellenőrizze a mérettűréseket az adott kemencével vagy húzóberendezéssel szemben, amelybe a tégelyt, kvarcüveg csövet vagy kvarcüveg rudat beépítik.
• Kérjen kezelési és tárolási útmutatót a hősokk és a mechanikai sérülés kockázatának csökkentése érdekében, mielőtt az alkatrész elérné az üzemszerű használatot.

Ez a terület- és vonaldiagram az olvasztott kvarc alkatrészek általános, felfelé történő alkalmazását szemlélteti a kemencék gyártósorain egy több éves időszak alatt, összhangban a monokristályos szilícium-termelés szélesebb körű bővülésével, amely az elmúlt években a fotovoltaikus és félvezető ellátási láncban jelentett. A balról jobbra történő folyamatos emelkedés a kemence kapacitásának növekedését tükrözi az iparágban, amelyek mindegyikéhez saját kvarctégelyek, kvarcüveg csövek és olvasztott szilícium-dioxid alkatrészek szükségesek. A vonal alatti árnyékolt terület hangsúlyozza ennek az igénynek a kumulatív jellegét, mivel a tégelyek és a kapcsolódó alkatrészek fogyóeszközök, amelyeket nem egyszer kell beszerelni, hanem rendszeresen cserélni, ellentétben magával a kemence berendezésével. Ez a minta alátámasztja, hogy miért fontos a kvarctégelyek és kvarcüvegrúd termékek következetes, minőségellenőrzött ellátása a folyamatos vagy közel folyamatos kristálynövekedési vonalat üzemeltető gyártók számára. A hosszú távú beszállítói kapcsolatokat értékelő vevők gyakran olyan beszállítókat keresnek, akik olyan stabil termelési kapacitást tudnak felmutatni, amely lépést tart ezzel a tartós, több éves növekedési görbével.

A Yancheng Mingyang Quartz Products Co., Ltd.-ről

A Yancheng Mingyang Quartz Products Co., Ltd. kvarc és speciális üvegtermékek gyártására szakosodott cég. A Yancheng Mingyang Quartz Products Co., Ltd. a Jinzhou Mingde Quartz Glass Co., Ltd. Jiangsu-i gyártóüzeme. Megalakulása óta a cég gyorsan fejlődik, fejlett technológiát és gyártóberendezéseket vezetett be itthon és külföldön, valamint folyamatosan javítja a termékminőséget. A vállalat saját előnyeire támaszkodva sokféle, a piac számára megfelelő terméket fejlesztett ki, amelyek megfelelnek a különböző vásárlók igényeinek, és számos sürgető gyártási kihívást oldott meg ügyfelei számára a kvarc és speciális üveg ellátási láncban.

A cég termékpalettája kvarcüvegcsöveket, duplalyukú kvarcüvegcsöveket, kvarcüveg rudakat, kvarclemezeket, zafír ablakokat, kalcium-fluoridos üvegablakokat, infravörös és ultraibolya bevonatokat, nagynyomású alumínium-szilikát üvegablakpaneleket, kvarc aranyozott üvegműszereket, magas boroszilikát üvegcsöveket, kvarcüveg-, kvarcüveg-, kvarcüveg-, kvarcüveg-, kvarc-, kvarc-, kvarcüveg-, kalcium-fluorid-üvegablakokat, infravörös és ultraibolya bevonatokat tartalmaz kvarc fűtőtestek, kvarc infravörös fűtőcsövek, távoli infravörös irányított sugárzású fűtőtestek, ultraibolya baktériumölő lámpák és más speciális kvarcüveg termékek. Ez a széles gyártási kör lehetővé teszi a vállalat számára, hogy egyetlen szállítói kapcsolaton belül támogassa azokat az ügyfeleket, akiknek mind a szabványos kvarctégelyre, mind a kvarcüvegcső-ellátásra, valamint speciálisabb termékekre, például zafír ablak- és infravörös fűtőcső-alkatrészekre van szükségük.

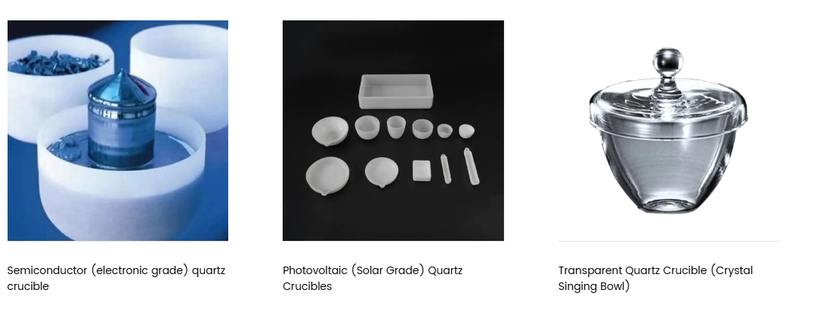

A fent bemutatott termékpéldák a kvarctégely családon belüli választékot szemléltetik, a jellegzetes réteges falszerkezetű félvezető (elektronikus minőségű) kvarctégelytől a különböző méretű, különböző kemenceteljesítményű fotovoltaikus (szoláris minőségű) kvarctégelyek készletén át az átlátszó, kristálytiszta kvarc értékű átlátszó tégelyig. éneklő tál hanggyógyító alkalmazásokban. Ez a vizuális tartomány rávilágít arra, hogy ugyanaz az olvasztott szilícium-dioxid-anyag és gyártási szakértelem hogyan válik a nagyon különböző végfelhasználói iparágak termékeivé, a szilíciumkristály olvasztástól a laboratóriumi üvegárukon át az akusztikus műszerekig, amelyek mindegyike a tisztaságra és a szerkezeti pontosságra való azonos odafigyeléssel készül.
