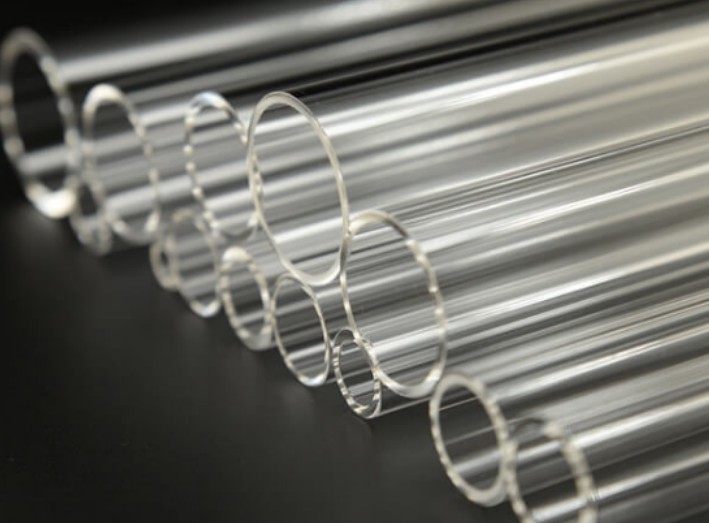

Mi az a kvarcüveg cső?

Kvarc üvegcső ultra-nagy tisztaságú szilícium-dioxid alapanyagból készült speciális üveganyag, amelyet magas hőmérsékleten megolvasztanak, majd precízen feldolgoznak. Kiváló átfogó teljesítményével pótolhatatlan szerepet tölt be az olyan high-tech területeken, mint a félvezetők, optoelektronika, új energetikai és tudományos kutatási műszerek.

Ennek az anyagnak a legkiemelkedőbb tulajdonsága a kiváló magas hőmérséklet-állóság, amely deformáció és repedés nélkül bírja az extrém hőmérsékleti környezetet, valamint kiváló hősokkállósága, amely képes alkalmazkodni a gyors hőmérséklet-változásokhoz. Az optikát tekintve a kvarcüveg csövek rendkívül nagy fényáteresztő képességgel rendelkeznek, és az ultraibolya sugárzástól az infravörösig széles spektrumra alkalmasak. Ezenkívül rendkívül erős kémiai stabilitást mutat, ellenáll a legtöbb erős savnak és a magas hőmérsékletű korróziónak, és biztosítja a hosszú távú stabil használatot zord környezetben.

A kvarcüveg csövek kiváló elektromos szigetelési tulajdonságokkal és mechanikai szilárdsággal is rendelkeznek, így ideálisak precíziós elektronikai és optikai eszközökhöz. A modern gyártási technológiával nagy méretű, nagy tisztaságú kvarccsöveket lehet előállítani, és teljesítményüket speciális eljárások segítségével beállíthatják a különböző alkalmazási forgatókönyvek igényeihez. Legyen szó félvezetőgyártásról, száloptikai kommunikációról vagy csúcskategóriás tudományos kutatóberendezésekről, kvarcüveg csövek kulcsszerepet játszanak és elősegítik a legmodernebb technológia fejlesztését.

1. Anyagtulajdonságok
Kémiai tulajdonságok
A kvarcüveg csövek kiváló kémiai stabilitása speciális anyagösszetételükből és szerkezetükből adódik. Ez a nagy tisztaságú szilícium-dioxid-anyag közel tökéletes kémiai inertséget mutat, és szobahőmérsékleten alig reagál más anyagokkal. Erősen ellenáll a legtöbb szervetlen savnak és szerves oldószernek, beleértve az erős savakat, mint a tömény kénsav, salétromsav és sósav, valamint szerves vegyületeket, például alkoholokat és ketonokat. A kvarcüveg csövek még magas hőmérsékleti körülmények között is megőrzik ezt a stabil kémiai tulajdonságot, ami ideális tárolóanyaggá teszi a korrozív anyagok kezelésére.

A kvarcüveg csövek gyengén ellenállnak a hidrogén-fluoridnak és a forró foszforsavnak, mivel ezek az anyagok specifikusan reagálhatnak a szilícium-dioxiddal. Hasonlóképpen, a kvarcüveg csövek is érzékenyek a korrózióra magas hőmérsékletű és erős lúgos környezetben. A gyakorlati alkalmazások során különös figyelmet kell fordítani arra, hogy elkerüljük az ilyen speciális kémiai környezetekkel való érintkezést. Ez az egyedülálló kémiai stabilitás az, ami miatt a kvarcüveg csöveket széles körben használják olyan területeken, mint a félvezetőgyártás és a vegyi anyagok gyártása, amelyek rendkívül nagy anyagtisztaságot igényelnek.

Termikus tulajdonságok
Kvarc üvegcsős folyamatosan ellenáll az ultramagas hőmérsékletű környezetnek, amellyel a hagyományos fémanyagok nem képesek megbirkózni. Ez a kiváló hőállóság speciális atomszerkezetéből adódik. A kvarcüveg csövek még rendkívül magas hőmérsékleti körülmények között is megőrzik szerkezeti integritását lágyulás és deformáció nélkül. Még ennél is elképesztőbb, hogy drasztikus hőmérséklet-változások esetén alig változtat a mérete, ami rendkívül ritka az anyagtudományban.

Ez az egyedülálló hőstabilitás ideális választássá teszi a kvarcüveg csöveket szélsőséges hőmérsékleti környezetben. Ismételten gyorsan lehűlhet ultramagas hőmérsékletről szobahőmérsékletre repedés vagy törés nélkül, ami fontos a gyakori hőciklust igénylő ipari folyamatokban. Ugyanakkor a kvarcüveg csövek viszonylag alacsony hővezető képessége kiváló hőszigetelő anyaggá teszi, amely hatékonyan képes blokkolni a magas hőmérsékletű hőforrások sugárzását és vezetését.

Optikai tulajdonságok
A kvarcüveg csövek páratlan előnyöket mutatnak az optikai tulajdonságokban. Rendkívül széles spektrális áteresztőképességgel rendelkezik, és hatékonyan képes elektromágneses hullámokat továbbítani a mély ultraibolya sugárzástól a közeli infravörös tartományokig. Ez a kiváló optikai tulajdonság a precíziós optikai rendszerek alapvető alkotóelemévé teszi. A különböző alkalmazási követelményeknek megfelelően a kvarcüveg csövek optikai tulajdonságai is célirányosan állíthatók.

Speciális megmunkálással speciális optikai tulajdonságokkal rendelkező kvarcüveg csövek állíthatók elő. Például a tejszerű kvarccsövek a belső mikrobuborék-struktúrákon keresztül egyenletes fényszórást biztosítanak, amelyek alkalmasak lágy világítást igénylő alkalmakra; speciális elemek hozzáadásával színes kvarccsövek állíthatók elő szelektív fényáteresztési jellemzőkkel speciális optikai szűrőberendezések számára. Ezek az állítható optikai tulajdonságok nagymértékben bővítik a kvarcüveg csövek alkalmazási körét.

Mechanikai és elektromos tulajdonságok
Bár kvarcüveg csövek nagy keménységgel és szilárdsággal rendelkeznek, törékeny tulajdonságaik különös figyelmet igényelnek. Ez az anyag hajlamos a repedésre, ha ütésnek vagy helyi igénybevételnek van kitéve, ezért különös gondosságot igényel a kezelés, a telepítés és a használat során. A finom felületkezelési technológia révén a kvarcüveg csövek rendkívül magas felületi minőséget érhetnek el, hogy megfeleljenek a legszigorúbb optikai alkalmazási követelményeknek.

Az elektromos tulajdonságok tekintetében a kvarcüveg csövek kiváló szigetelő tulajdonságokkal rendelkeznek. Még magas hőmérsékleten is képes fenntartani a jó dielektromos tulajdonságokat anélkül, hogy a vezetőképességben jelentős változás következne be. Ez a stabil szigetelési tulajdonság ideális szigetelőanyaggá teszi a nagyfeszültségű elektromos berendezések és elektronikus alkatrészek számára. Ugyanakkor a kvarcüveg csövek kiváló ívellenállással is rendelkeznek, és biztonságosan használhatók erős elektromos térben.

Felületi és feldolgozási jellemzők
A felület és a feldolgozási jellemzők kvarcüveg csövek lehetővé teszik számukra, hogy megfeleljenek a különféle precíziós alkalmazások igényeinek. Természetes felülete magas fokú kidolgozottságú, precíziós polírozás után közel tökéletes síkságot érhet el, megfelelve a lézerminőségű optikai alkatrészek szigorú követelményeinek. A kvarcüveg csövek felületét különféle speciális bevonatokkal lehet bevonni, például tükröződésgátló bevonatokkal, amelyek jelentősen növelhetik az áteresztőképességet, illetve vezetőképes bevonatokkal, amelyek vezető tulajdonságokat adhatnak.

Megmunkálási technológiát tekintve a kvarcüveg csövek forró feldolgozása rendkívül magas hőmérsékletet igényel, és általában speciális hidrogén-oxigén lángberendezést alkalmaznak a hegesztés vagy melegalakítás megvalósítására; míg a hideg feldolgozáshoz gyémántszerszámok szükségesek a vágáshoz és fúráshoz, valamint a feldolgozás után az élek lángpolírozására van szükség, hogy megakadályozzák a mikrorepedések kitágulását és az anyagszilárdság befolyásolását.

2. Gyártási folyamat
A kvarcüveg cső gyártási folyamata rendkívül kifinomult folyamat, amely szigorú minőség-ellenőrzést igényel annak biztosítása érdekében, hogy a végtermék kiváló teljesítményt nyújtson. A jelenlegi fő gyártási módszerek közé tartozik az olvadékhúzás és a feldolgozási fröccsöntés, és mindegyik folyamatot különböző termékkövetelményekhez tervezték.

Olvadékhúzás gyártási folyamata
A folyamatos gyártás alapvető technológiájaként az olvadékhúzási módszer nagyon pontos folyamatfolyamattal rendelkezik. A gyártás kezdetén a kiválasztott, nagy tisztaságú kvarchomok nyersanyagokat egy speciális, magas hőmérsékletű kemencébe táplálják. Ez a kemence speciális fűtési módszert alkalmaz, hogy ultramagas hőmérsékletű környezetet hozzon létre, amely elegendő a kvarc teljes megolvasztásához. Az olvasztási folyamat során a nyersanyagok szigorú tisztítási szakaszon mennek keresztül, és a nyomokban lévő szennyeződéseket és buborékokat magas hőmérsékletű elpárologtatással és kémiai reakciókkal távolítják el.

Az olvadt kvarcüveg folyadék belép a formázási területbe, ahol egy precíz formarendszer csőszerű szerkezetté formálja a folyékony üveget. A forma tervezése és gyártása rendkívül nagy pontosságot igényel, mérettűrése nagyon kis tartományon belül szabályozható.

A húzási folyamat során a pontosan szabályozott hőmérséklet-gradiens biztosítja, hogy az üvegfolyadék a legjobb viszkozitást és folyékonyságot tartsa a formázás során. Ugyanakkor a számítógép által vezérelt vontatási rendszer állandó sebességgel feszíti az üvegcsövet, és ennek a sebességnek tökéletesen illeszkednie kell az üvegfolyadék hűtési sebességéhez, hogy biztosítsa a cső falvastagságának egyenletességét.

A formálás után a kvarcüveg cső belép az izzítási folyamatba, amely kulcsfontosságú lépés a termékminőség biztosításához. Az izzító kemence zónás hőmérséklet-szabályozást alkalmaz, hogy az üvegcső az előre beállított hőmérsékleti görbének megfelelően lassan lehűljön. Ezzel az eljárással hatékonyan kiküszöbölhető az üvegen belüli maradék feszültség, és elkerülhető a termék repedése vagy deformációja a későbbi feldolgozás vagy használat során. A lágyított terméknek szigorú minőségellenőrzésen is át kell esnie, beleértve a méretmérést, a feszültségelemzést és az optikai teljesítménytesztet.

Feldolgozó öntés gyártási folyamata
A feldolgozási fröccsöntési módszert főként speciális alakú kvarcüveg termékek gyártásánál alkalmazzák, és eljárási jellemzői inkább a rugalmasságra és a pontosságra helyezik a hangsúlyt. Az eljárás során kiváló minőségű előregyártott kvarcüveg anyagokat használnak alapanyagként, amelyeket szigorúan szitáltak és előkezeltek.

A feldolgozás során az üzemeltető speciálisan kialakított hőfeldolgozó berendezést használ a kvarcüveg helyi melegítésére. A melegítési hőmérsékletet pontosan szabályozni kell, hogy megfelelő lágyulást érjünk el a formázáshoz, és elkerüljük a túlzott melegedést, amely károsítja az anyag tulajdonságait. A tapasztalt technikusok az üveg viszkózus folyási állapotának megfigyelése alapján ítélik meg a legjobb feldolgozási időt.

Összetett formájú termékeknél, például több könyökcsöveknél vagy speciális alakú csatlakozóknál általában speciális formák szükségesek a formázás befejezéséhez. Az öntőforma anyagának el kell viselnie a kvarcüveg feldolgozási hőmérsékletét, miközben biztosítja az öntőfelület simaságát. Egyes nagy pontosságú alkalmakkor számítógéppel támogatott CNC megmunkáló berendezéseket is használnak a precízebb fröccsöntési vezérlés eléréséhez.

A feldolgozás és formázás után a termékeket finom izzításnak is alá kell vetni. A fúziós húzási módszertől eltérően ezeknek a speciális alakú termékeknek az izzítási folyamata gyakran testreszabott hőmérsékleti görbéket igényel, hogy megbirkózzon a különböző vastagságú alkatrészek feszültségmentesítési igényeivel. Végül minden terméknek szigorú megjelenés-ellenőrzésen, méretmérésen és teljesítményvizsgálaton kell átesnie annak biztosítása érdekében, hogy megfeleljen a használati követelményeknek.

Mindkét folyamat minőség-ellenőrzési rendszere több láncszemet tartalmaz, mint például a nyersanyag-ellenőrzés, a folyamatfelügyelet és a késztermék-ellenőrzés. A modern gyártósor egy online felügyeleti rendszerrel is fel van szerelve, amely a legfontosabb folyamatparamétereket valós időben figyeli, így biztosítva a gyártási folyamat stabilitását és a termékteljesítmény konzisztenciáját.

Ezekkel a precíz gyártási folyamatokkal a kvarcüveg csövek megfelelnek az anyagteljesítményre vonatkozó szigorú követelményeknek olyan csúcskategóriás területeken, mint a félvezetők és az optika.

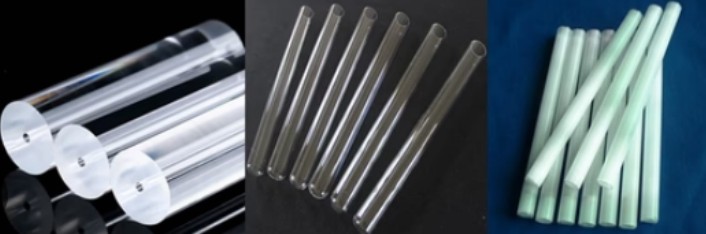

3. Fő besorolás

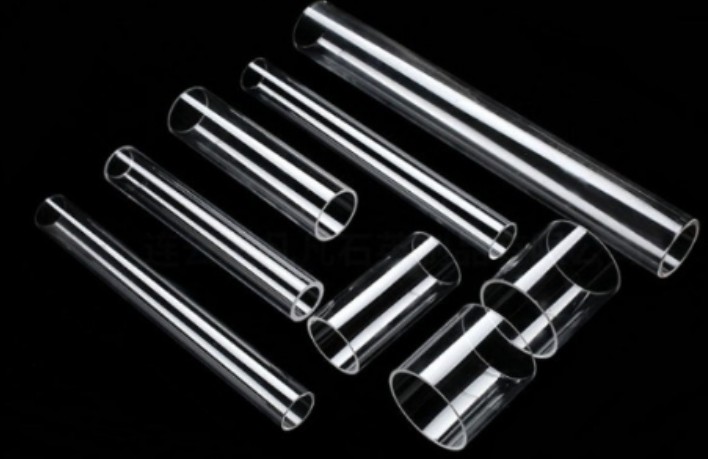

Átlátszó kvarc cső
Mint a legalapvetőbb típus, a kiváló teljesítmény átlátszó kvarcüveg cső szigorúan ellenőrzött gyártási folyamatból származik. Ez a fajta cső ultra-nagy tisztaságú kvarchomokot használ nyersanyagként, és speciális olvasztási eljárással távolítják el, hogy nagyon homogén amorf szerkezetet képezzenek. Mikroszerkezete sűrű, egyenletes, fényszórási központok szinte nincsenek is, így kiváló optikai áteresztőképességgel rendelkezik. A mély ultraibolya sugárzástól a közeli infravörösig széles spektrumban képes stabil áteresztőképességet fenntartani, így ideális anyag optikai rendszerek számára.

A félvezetőiparban az átlátszó kvarccsöveket széles körben használják kulcsfontosságú alkatrészekként, például diffúziós kemencecsövekként és epitaxiális reakciócsövekként kémiai tehetetlenségük és hőstabilitásuk miatt. A világítás területén speciális fényforrások, például nagynyomású gázkisülési lámpák és ultraibolya baktériumölő lámpák fénykibocsátó üregeinek gyártására használják. Gyakran használják kulcsfontosságú optikai komponensként, például optikai ablakokként és mintacellákként a tudományos kutatási eszközökben. Általában orvosi berendezésekben is használják műszerek, például endoszkópok optikai átviteli alkatrészeként.

Ovális kvarc cső
Az opál kvarccső különleges megjelenését a benne egyenletesen eloszló szubmikron buborékhálózat adja. Ezek a buborékok az olvadási folyamat során a folyamat paramétereinek precíz szabályozásával jönnek létre, méretük és eloszlási sűrűségük közvetlenül befolyásolja a cső optikai tulajdonságait. A buborékos szerkezet nem csak lágy fényszóró hatást kelt, hanem jelentősen csökkenti az anyag hővezető képességét is, így jó hőszigetelő tulajdonságokkal rendelkezik.

Az infravörös fűtés területén az opálos kvarccsövek egyenletesen tudják eloszlatni a hősugárzást és elkerülni a helyi túlmelegedést. Gyakran használják fűtőelem-védőcsőként élelmiszer-feldolgozó berendezésekben, amelyek biztosítják a fűtési hatékonyságot és megakadályozzák az élelmiszerek égését. Speciális világítóberendezésekben vakításmentes egységes felületű fényforrás létrehozására szolgál. Egyes analitikai műszerek opálos kvarccsöveket is használnak mintakamraként az egyenletes érzékelési fényút elérése érdekében.

Színes kvarc csövek
A színes kvarccsövek gyártási eljárási követelményei rendkívül magasak, és a kvarcüveg alapvető tulajdonságainak megőrzése mellett stabil színezőhatást kell elérni. A színezési eljárás általában magas hőmérsékletű olvasztási eljárást alkalmaz, hogy egyenletesen beépítse a specifikus fém-oxidokat a kvarcmátrixba. A különböző színezékek jellegzetes abszorpciós spektrumokat eredményeznek, például a kobalt elemek kéket, a mangán elemek lilát stb.

Ezek a színes csövek nemcsak dekoratívak, hanem, ami még fontosabb, szelektív szűrési tulajdonságokkal rendelkeznek. A színpadi világítási rendszerekben a színes kvarccsövek közvetlenül képesek speciális színű fényt előállítani. Optikai kísérleti eszközökben szűrőelemként használható meghatározott hullámhosszokhoz. Egyes ipari érzékelőberendezések szűrő tulajdonságait spektrális elemzésre is használják. A speciális összetételű színes csövek a káros sugárzást is megvédik, és védőeszközökben használják.

Különleges alakú kvarc csövek
A speciális alakú kvarccsövek gyártása teljes mértékben bizonyítja a kvarcüveg-feldolgozási technológia rugalmasságát. Az alkalmazási követelményeknek megfelelően különféle összetett geometriai formák készíthetők belőle, többek között többszögű hajlítások, T-alakú háromutas csövek, redukáló csatlakozócsövek stb. Ezek a speciális formák általában több feldolgozási technológia kombinációját igénylik, mint például meleghajlítás, precíziós hegesztés és megmunkálás.

A félvezető berendezésekben speciális alakú kvarccsöveket használnak komplex gázszállító rendszerek kiépítésére. A vegyi gyártás során a speciális alakú kvarccsövek megfelelnek az igényes folyamatkövetelményeknek. A tudományos kutatási kísérleti eszközök gyakran testreszabott kvarccsőrendszereket igényelnek. Egyes orvosi berendezések speciális alakú kvarccsöveket is használnak kulcsfontosságú funkcionális alkatrészekként.

Alacsony hidroxiltartalmú csövek
Az alacsony hidroxiltartalmú kvarccsövek gyártása speciális folyamatszabályozást igényel. Az anyag hidroxiltartalma az olvadási atmoszféra optimalizálásával, vákuumgáztalanítási technológia alkalmazásával, valamint nagy tisztaságú alapanyagok felhasználásával jelentősen csökkenthető. A fejlettebb technológiák közé tartoznak olyan speciális eljárások is, mint az utólagos plazmakezelés.

A lézertechnológia területén az alacsony hidroxilcsövek nagymértékben csökkentik az infravörös abszorpciós veszteségeket, és a nagy teljesítményű lézerek alapvető alkotóelemei. A precíziós optikai rendszerekben csökkentheti a hidroxilcsoportok okozta optikai torzítást. Egyes speciális fényforrás-berendezésekhez alacsony hidroxil-csövekre is szükség van a spektrális tisztaság biztosítása érdekében. Az optikai szálas kommunikáció területén kis veszteségű optikai szálak előformázóanyagaként használják.

4. Alapvető alkalmazási területek
Az optoelektronikai technológia területén kvarcüveg csövek pótolhatatlan szerepet töltenek be. Speciális fényforrások alapelemeként széles körben használják nagy intenzitású gázkisüléses lámpák, köztük fémhalogén lámpák, nagynyomású nátriumlámpák, stb. gyártásában. Ezek a világítóberendezések munka közben akár több ezer Celsius fokos belső hőmérsékletet is elérhetnek erős ultraibolya sugárzás kíséretében.

A kvarcüveg csövek magas hőmérséklet-állóságukkal és ultraibolya sugárzás elleni tulajdonságaikkal tökéletesen minősítettek. Az ultraibolya technológia alkalmazása során a kvarcüveg csövek az előnyben részesített anyagok UV sterilizáló lámpák, ultraibolya térhálósító lámpák és egyéb berendezések gyártásához. Kiváló ultraibolya áteresztőképességük biztosítja a sterilizálást és a kikeményedést.

Az optikai szálas kommunikáció területe elválaszthatatlan a kvarcüvegcsövektől. Az optikai szál előforma alapanyagaként a nagy tisztaságú kvarccső összetett leválasztási és húzási folyamaton megy keresztül, és végül optikai jeleket továbbító optikai szálat alkot. A lézertechnológiában speciálisan kezelt kvarcüveg csöveket használnak olyan kulcselemek gyártására, mint a lézer rezonanciaürege és kimeneti ablaka. Kiváló optikai egyenletességük és termikus stabilitásuk biztosítja a lézerkimenet minőségét és stabilitását.

A félvezető gyártás nagymértékben függ a kvarcüvegcsövektől. A kvarcüveg csövek fontos szerepet játszanak a forgácsgyártás számos kulcsfontosságú láncszemében. Az egykristályos szilícium növekedési folyamatában a nagy tisztaságú kvarctégelyek és a termikus térkomponensek tiszta környezetet biztosítanak a kristálynövekedéshez. A magas hőmérsékletű folyamatokban, mint például a diffúzió és az oxidáció, a kvarcüveg csöveket technológiai üregként és gázszállító csővezetékként használják, hogy ellenálljanak a korrozív gázoknak és a szélsőséges hőmérsékleteknek.

Az ostyafeldolgozó berendezésekben, kvarcüveg csövek kulcsfontosságú alkatrészekké készülnek, mint például ostyahordozók és különféle formájú gázelosztók. A fotovoltaikus ipar is nagyszámú kvarcüveg csövet használ, különösen polikristályos szilícium tömbökben és egykristályos szilícium növesztő berendezésekben. A kvarccsövek tisztasága közvetlenül befolyásolja a napelemek konverziós hatékonyságát. A félvezető technológiai csomópontok folyamatos fejlődésével a kvarcüvegcsövek tisztasági és síkossági követelményei egyre magasabbak.

A vegyipar teljes mértékben kihasználja a kvarcüveg csövek kiváló kémiai stabilitását. A korrozív közegek, például erős savak és erős lúgok kezelése során a kvarcüveg reaktorok, hőcserélők és egyéb berendezések kiváló korrózióállóságot mutatnak. A laboratóriumban a kvarcüveg csövekből különféle precíziós kísérleti eszközöket készítenek, mint például spektrális elemző mintacellák, magas hőmérsékletű reakciócsövek stb., amelyek kémiai tehetetlensége biztosítja a kísérleti adatok pontosságát.

Az analitikai vizsgálatok területén kvarcküvetták, optikai prizmák és egyéb alkatrészek biztosítják a spektrális mérés pontosságát. A tudományos kutatóintézetek gyakran használnak kvarcüveg csöveket speciális kísérleti eszközök, például magas hőmérsékletű megfigyelő ablakok, vákuumrendszer-elemek stb. építésére, hogy extrém körülmények között is kielégítsék a kísérleti igényeket. A kvarcüveg csövek alkalmazása ezeken a területeken nagymértékben kibővítette a kémiai kutatások és kísérletek lehetőségeit.

Az ipari fűtés területén, kvarcüveg csövek széles körben használják sugárcsövekként és infravörös fűtőelemek védőhüvelyeként. Magas hőmérsékletállósága lehetővé teszi, hogy a fűtőberendezések stabilan és hosszú ideig működjenek zord körülmények között is. Az orvosi sterilizáló berendezésekben a kvarcüvegből készült sterilizáló tartályok ellenállnak a magas hőmérsékletű és nagynyomású gőz ismételt sterilizálásának.

A kulcsfontosságú alkatrészek, mint például a repülőgépek és űrhajók megfigyelőablakai és érzékelővédő burkolatai speciális kvarcüvegből készültek, hogy biztosítsák a megbízhatóságot extrém körülmények között. Az élelmiszer-feldolgozó ipar a kvarcüveg csövek biztonságos és nem mérgező tulajdonságait használja fel az élelmiszerekkel közvetlenül érintkező fűtőberendezésekre, például sütőberendezések fűtőcsövéire.
