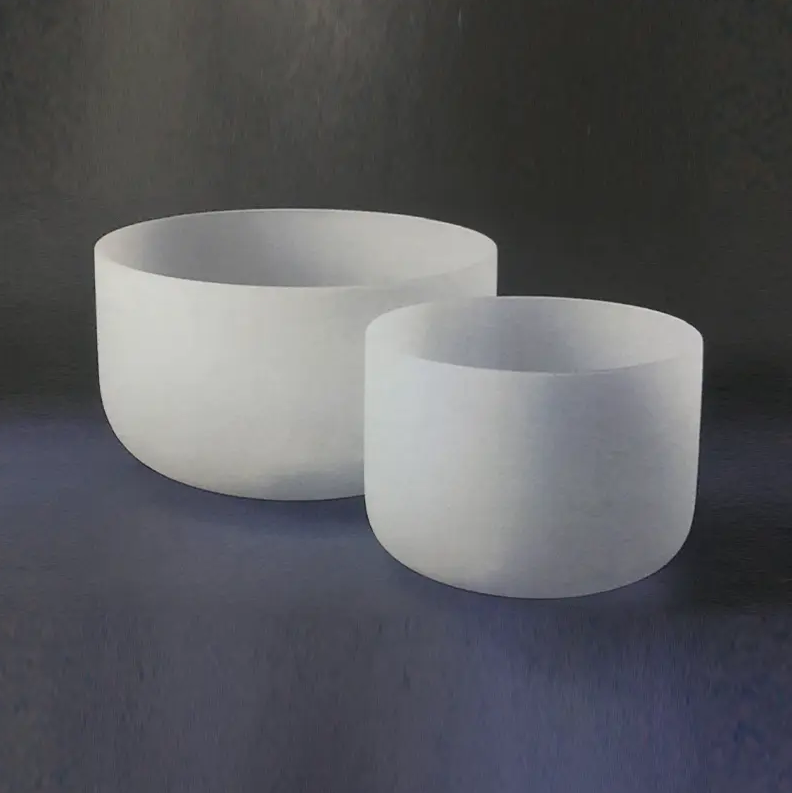

Hogyan lehet optimalizálni a kvarctégely teljesítményét?

Kulcsfontosságú optimalizálási stratégiák Kvarctégely Teljesítmény

A kvarctégely teljesítményének optimalizálásának leghatékonyabb módja a termikus gradiens szabályozása, a szigorú szennyezési protokollok fenntartása, valamint a tégely minőségének az adott folyamat hőmérsékletéhez és kémiai környezetéhez való igazítása. Ez a három tényező együttesen okozza az idő előtti meghibásodások és hozamkiesések többségét a félvezető-, napelem- és laboratóriumi alkalmazásokban. A következő szakaszok lebontják az egyes optimalizáló kart, és használható útmutatást nyújtanak.

Válassza ki az eljárásához megfelelő tégelyminőséget

Nem mind kvarctégelyek egyenlők. A nyers szilícium-dioxid tisztasága, a gyártási módszer (olvasztott vs. szintetikus) és az OH-tartalom mind meghatározza a felső üzemi hőmérsékletet és a vegyszerállóságot. Az alul meghatározott tégely használata a korai meghibásodás egyetlen leggyakoribb oka.

A Common Crucible minőségek összehasonlítása

Szilícium Czochralski (CZ) eljárásokhoz, szintetikus minőségű olvasztótégelyek fémszennyeződési szintje alatt 1 ppm összesen kötelezőek. A szabványos anyagok használata közvetlenül az olvadékba juttatja a vas-, alumínium- és kalcium-szennyeződést, rontva a kisebbségi hordozó élettartamát és az eszköz hozamát.

Szabályozza a termikus gradienseket a repedés megelőzése érdekében

A kvarc hőtágulási együtthatója nagyon alacsony (~0,55 × 10⁻⁶/°C), de törékeny. A gyors hőmérséklet-változások meredek belső feszültséggradienseket hoznak létre, amelyek meghaladják az anyag szakadási modulusát ( ~50 MPa ), repedést vagy katasztrofális törést okoz.

Javasolt fűtési és hűtési rámpák

• 200 °C alatt: rámpa legfeljebb 10 °C/perc — a felületi nedvességnek és az adszorbeált gázoknak fokozatosan el kell távozniuk.
• 200 °C és 600 °C között: határérték 5 °C/perc — ez a tartomány áthalad az α–β krisztobalit átmeneti zónán, ahol a térfogatváltozások jelentősek.
• 600 °C-tól a folyamat hőmérsékletéig: 3-5 °C/perc jellemző a nagy tégelyekre (átmérő > 300 mm).
• Hűtés: mindig kövesse az irányított süllyedést; 800 °C feletti kioltás látható repedés nélkül is visszafordíthatatlan mikrotöréseket okoz.

A CZ szilícium növesztésénél bevett gyakorlat az, hogy a tégelyt 900 °C-on tartják 30-60 perc a kezdeti rámpa során, hogy kiegyenlítse a hőmérsékletet a falvastagságban, mielőtt a szilícium olvadáspontjára (1414 °C) emelkedne.

Minimalizálja a devitrifikációt az élettartam meghosszabbítása érdekében

A devitrifikáció – az amorf szilícium-dioxid átalakulása kristályos krisztobalittá – kb. 1000 °C és 1200 °C fölé gyorsul. Amint a devitrifikáció átterjed a belső falon, a tégely mechanikailag instabillá válik, és ki kell cserélni. Ez a vezető oka a tégely rövidebb élettartamának magas hőmérsékletű alkalmazásokban.

Devitrifikáció-megelőzési intézkedések

• Minimalizálja az alkálifém-szennyeződést. A nátrium- és káliumionok nukleációs katalizátorként működnek. Még a nátriumot tartalmazó ujjlenyomat-maradványok is devitrifikációt okozhatnak az érintkezési ponton.
• Használjon védőbevonatot. A belső falon vékony szilícium-nitrid (Si3N4) vagy bárium-szulfát (BaSO₄) bevonat lassítja a kristályosodási frontot. A napelemes alkalmazásokban a BaSO₄ bevonatok kimutatták, hogy meghosszabbítják a tégely élettartamát 15-30% .
• Korlátozza a kumulatív magas hőmérsékletű expozíciót. A pálya összórája 1100 °C felett; a legtöbb nagy tisztaságú olvasztótégelyre van besorolva 100-200 óra ebben a tartományban, mielőtt a devitrifikáció szerkezetileg jelentőssé válik.
• Inert vagy redukáló atmoszférában működjön. Az oxigénben gazdag környezet felgyorsítja a felületi oxidációs reakciókat, amelyek elősegítik a kristálymagképződést.

Végezzen szigorú szennyeződési és kezelési protokollokat

A felületi szennyeződés nemcsak devitrifikációt vált ki, hanem szennyeződéseket is juttat az érzékeny olvadékokba. A félvezető CZ eljárásokban egyetlen 0,5 μm méretű vas-szilicid részecske elegendő vasszennyezést képes létrehozni ahhoz, hogy az ostya kisebbségi hordozó élettartamát az elfogadható határok alá csökkentse a szomszédos kristályszakaszban.

Kezelés és tisztítás legjobb gyakorlatai

1. Mindig kezelje a tégelyeket tisztatéri kesztyű (nitril vagy polietilén, fémmentes) – soha ne puszta kézzel.
2. Tisztítsa meg az új tégelyeket híg HF-oldattal (általában 2-5% HF 10-15 percig), majd egy alapos ionmentesített vizes öblítés követi a gyártás során keletkező felületi fémoxidok eltávolítását.
3. Szárítsa meg a tégelyeket tiszta kemencében 120 °C-on legalább 2 óra használat előtt, hogy távolítsa el az adszorbeált nedvességet, amely heves fröccsenést okozhat felmelegítés közben.
4. Tárolja lezárt, pormentes tartályokban; Normál laboratóriumi környezetben még rövid ideig tartó expozíció is lerakódhat a felületre szinterezés után nehezen eltávolítható részecskék.
5. Minden használat előtt ellenőrizze a belső felületeket UV-fényben – a szerves maradékok fluoreszkálnak, és a tisztítás hiányát jelzik.

Optimalizálja a tégely töltési és töltési szintjét

A tégely terhelése közvetlenül befolyásolja a hőfeszültség eloszlását és az olvadásdinamikát. A nem megfelelő terhelés helyi forró pontokat, egyenetlen kristályosodást és mechanikai feszültségkoncentrációkat hoz létre, amelyek lerövidítik a tégely élettartamát.

• Töltse fel a névleges kapacitás legfeljebb 80%-áig. A túltöltés megnöveli a hidrosztatikus nyomást az oldalfalakon magasabb hőmérsékleten, ahol a kvarc ~1665 °C (lágyulási pont) felett meglágyul. 1200 °C-on a kúszási alakváltozás mérhetővé válik tartós terhelés mellett.
• Egyenletesen töltse be a töltőanyagot. Ha egy nagy poliszilícium darabot helyezünk az egyik oldalra, az aszimmetrikus felmelegedést hoz létre az olvadás során, ami hajlítónyomatékokat generál a tégely falában.
• A töltés során kerülje a töltődarabok és a tégely fala közötti közvetlen érintkezést. A töltés során fellépő ütések a felszín alatti mikrorepedések vezető okai, amelyek csak akkor terjednek tovább, amikor a tégely elérte a folyamat hőmérsékletét.
• A forgás által támogatott folyamatok (pl. CZ-húzás) esetén ellenőrizze a forgás koncentrikusságát. Még a 0,5 mm excentricitás A tégely 5–10 ford./perc fordulatszámú forgása során ciklikus mechanikai igénybevételek lépnek fel, amelyek többszöri futtatás során kifáraszthatják az alapot.

Monitor és csere mérhető mutatók alapján

Ha kizárólag a szemrevételezésre hagyatkozik, az idő előtti cseréhez (költségveszteség), vagy késleltetett cseréhez (folyamathiba kockázata) vezethet. Ehelyett több mutatót kombinálhat adatvezérelt döntések meghozatalához.

Csere döntési kritériumai

A tégely életciklus-naplójának megvalósítása – amely nyomon követi az egyes futtatások csúcshőmérsékletét, időtartamát és a futás utáni ellenőrzési eredményt – általában csökkenti a váratlan hibákat 40-60% egyedül az időalapú cseréhez képest, a nagy volumenű szilíciumöntvény-gyártási műveletek adatai alapján.

Használja ki a légkör- és nyomásszabályozást

A tégelyt működés közben körülvevő légkör közvetlen hatással van mind a tégely anyagára, mind az olvadék tisztaságára. A légköri viszonyok optimalizálása alacsony költségű, nagy hatású kar, amelyet gyakran figyelmen kívül hagynak a szokásos működési eljárások során.

• Inert gáz öblítés (argon vagy nitrogén): Áramló argon at 10-20 l/perc CZ kemencéken keresztül csökkenti a SiO elpárolgását az olvadék felületéről, amely egyébként lerakódna a hűvösebb kemence falaira, és a következő ciklusokban újra szennyezné az olvadékot.
• Csökkentett nyomású működés: Futás at 20-50 mbar (vs. atmoszférikus) a CZ növekedése során csökkenti a CO parciális nyomását, elnyomja a szén beépülését a kristályba anélkül, hogy felgyorsítaná a kvarc oldódását.
• Kerülje a vízgőzt: Már 10 ppm H2O a kemence atmoszférájában is mérhetően növeli az olvadék OH-tartalmát, ami megnöveli az oxigéndonor képződést a szilíciumlapkákban a következő alacsony hőmérsékletű izzítási lépések során.

Összegzés: Gyakorlati optimalizálási ellenőrzőlista

A következő ellenőrzőlista a fent leírt alapvető műveleteket egy megismételhető futás előtti és folyamat közbeni protokollban egyesíti:

1. Győződjön meg arról, hogy a tégely minősége megfelel a folyamat hőmérsékleti és tisztasági követelményeinek.
2. Tisztítsa meg híg HF-vel, öblítse le ioncserélt vízzel, és szárítsa 120 °C-on ≥ 2 órán keresztül.
3. Vizsgálja meg a belső felületet UV fény alatt; utasítsa el azokat a tégelyeket, amelyeken maradványok vagy mikrorepedések láthatók.
4. A töltés egyenletesen ≤ 80%-os kapacitásig; kerülje a fal ütközését rakodás közben.
5. Rámpa hőmérséklet protokollonként: ≤ 5 °C/perc a 200–600 °C átmeneti zónán keresztül; tartsa 900 °C-on a hőkiegyenlítés érdekében.
6. Fenntartja az inert gáz áramlását és a kemence célnyomását a futtatás során.
7. Hűtés ellenőrzött süllyedés alatt; soha ne oltsa le 800 °C felett.
8. Regisztrálja a futtatási adatokat, és ellenőrizze a devitrifikációt, a fal elvékonyodását és a szennyeződési mutatókat, mielőtt újrafelhasználná.

Ezen lépések következetes alkalmazása meghosszabbítja a tégely átlagos élettartamát, csökkenti a lefutásonkénti anyagköltségeket, és – ami a legfontosabb – megvédi a benne termesztett termékolvadék vagy kristály minőségét.
