Boroszilikát üveg vs kvarcüveg

Boroszilikát üveg és kvarcüveg nem cserélhetők fel – alapvetően különböző teljesítményszinteket szolgálnak ki. A kvarcüveg felülmúlja a boroszilikát üveget a maximális hőállóság, kémiai tisztaság és UV-átbocsátás tekintetében , míg a boroszilikát üveg megbízható teljesítményt kínál a mindennapi laboratóriumi, ipari és fogyasztói alkalmazásokhoz, elérhetőbb áron. Ha az alkalmazás 500°C feletti tartós expozíciót, mély UV átlátszóságot vagy félvezető minőségű tisztaságot igényel, a kvarcüveg a megfelelő választás. A látható spektrumban működő szabványos laboratóriumi üvegárukhoz, csőrendszerekhez vagy optikai alkatrészekhez a boroszilikát üveg több mint elegendő.

Összetétel: Miből készülnek az egyes anyagok

A boroszilikát üveg egy többkomponensű üveg, amely elsősorban szilícium-dioxidból (SiO₂) készül, hozzáadva 12-15% bór-trioxid (B2O3) kis mennyiségű alumínium-oxiddal (Al2O3) és alkálifém-oxidokkal, például nátrium- vagy kálium-oxiddal együtt. A bór-trioxid hálózatmódosító az, ami csökkenti a hőtágulási együtthatót és javítja a hősokkállóságot a hagyományos nátron-mész üveghez képest.

A kvarcüveg, más néven olvasztott szilícium-dioxid vagy olvasztott kvarc a nyersanyagtól függően, a következőkből áll: 99,9%-os vagy nagyobb tisztaságú szilícium-dioxid . A szabványos minőségekhez természetes kvarchomokot használnak, míg a lánghidrolízissel vagy kémiai gőzleválasztással előállított szintetikus kvarc tisztasága 99,9999% SiO₂ feletti. Ez a szinte tökéletes kémiai egyszerűség a kvarcüveg kiváló termikus és optikai tulajdonságainak kiváltó oka.

Hőmérsékletállóság: széles teljesítményhézag

A hőteljesítmény a legkritikusabb különbség e két anyag között, és közvetlenül meghatározza az alkalmazási határokat.

Kvarcüveg CTE csak 0,55 × 10-6/°C – nagyjából hatszor alacsonyabb, mint a boroszilikát – azt jelenti, hogy sokkal kevésbé tágul és húzódik össze a hőmérsékleti ciklusok hatására, ezért a kvarckomponensek repedés nélkül, közvetlenül a magas hőmérsékletű kemencéből vihetők át szobahőmérsékletű környezetbe.

Optikai átvitel: Az UV hozzáférés a döntő tényező

Mindkét anyag hatékonyan továbbítja a látható fényt, de viselkedésük élesen eltér az ultraibolya (UV) tartományban.

• Boroszilikát üveg nagyjából 350 nm és 2500 nm közötti hullámhosszokat sugároz, lefedve a látható és közeli infravörös spektrum nagy részét. 300 nm alatt nagyrészt átlátszatlan, ezért nem alkalmas mély UV alkalmazásokhoz.
• Kvarc üveg (olvasztott szilícium-dioxid) körülbelül 150 nm és 3500 nm közötti hullámhosszokat sugároz. A szintetikus minőségek akár 160 nm-ig is elérhetik, lehetővé téve a vákuum UV (VUV) litográfiás alkalmazását és a 254 nm-es UV sterilizálást.

Ez az UV átlátszóság előnye teszi a kvarcüveget az UV-spektrométer cellák, az excimer lézeroptika, az UV-keményítő rendszerek és a baktériumölő lámpaburák szabványos anyagává. A boroszilikát üveg egyszerűen elnyeli azokat a hullámhosszokat, amelyekre ezek a rendszerek támaszkodnak.

Kémiai tisztaság és szennyeződés kockázata

A boroszilikát üveg többkomponensű jellege nyomelemeket – bórt, nátriumot, alumíniumot és káliumot – tartalmaz, amelyek agresszív vegyi anyagoknak vagy magas hőmérsékletnek való hosszan tartó kitettség esetén beszivároghatnak a tartalomba. Míg a kioldódási arány nagyon alacsony normál körülmények között, problémássá válnak a következő esetekben:

• Félvezető lapka feldolgozás, ahol még a milliárdos (ppb) fémszennyeződés is megzavarja az eszköz teljesítményét
• Nagy tisztaságú analitikai kémia, amely kimutatási határ alatti vakértékeket igényel
• Gyógyszergyártás szigorú extrahálható és kioldható (E&L) előírások szerint

Kvarcüveg, lény lényegében tiszta SiO₂ , csak szilíciumot és oxigént visz be bármilyen érintkező közegbe. A félvezető diffúziós kemencékben használt szintetikus olvasztott szilícium-dioxid-minőségek 20 ppb alatti fémszennyeződést tartalmaznak, amihez a boroszilikát üveg nem egyezik.

Mechanikai és fizikai tulajdonságok

A termikus és optikai viselkedésen kívül a két anyag ésszerűen összehasonlítható a mindennapi mechanikai teljesítményben, bár néhány különbséget érdemes megjegyezni.

A kvarcüveg lényegesen nagyobb keménysége ( ~1050 HV versus ~480 HV ) azt jelenti, hogy a kvarc alkatrészek idővel jobban ellenállnak a felületi karcolásoknak, ami olyan optikai rendszerekben releváns, ahol a felület minősége közvetlenül befolyásolja a teljesítményt. Alacsonyabb dielektromos állandója miatt a nagyfrekvenciás elektronikai alkalmazásokban is előnyben részesített hordozóanyag.

Tipikus alkalmazások: ahol minden anyagot felhasználnak

Boroszilikát üveg alkalmazások

• Laboratóriumi üvegedények: főzőpoharak, lombikok, kémcsövek, kondenzátorok és pipetták, amelyeket kémiai és biológiai kutatásokhoz használnak
• Ipari kémlelőüvegek és csővezetékek 450°C alatt üzemelő vegyipari feldolgozó üzemekhez
• Gyógyszerészeti fiolák, ampullák és patronok, amelyekben az I. típusú boroszilikát üveg megfelel a USP és EP gyógyszercsomagolási szabványoknak
• Fogyasztói edények és sütőedények, amelyeket úgy terveztek, hogy ellenálljanak a sütő hőmérsékletének és a tűzhely használatának
• Távcsöves tükörlapok és kameralencsék középkategóriás optikai műszerekben
• Elektromos szigetelő alkatrészek a világításban és az elektronikában

Kvarcüveg alkalmazások

• Félvezető gyártás: diffúziós csövek, csónaktartók és folyamatkamrák az ostyagyártásban, ahol a fémszennyeződést a ppb szint alatt kell tartani
• UV lámpaburák 185 nm-en és 254 nm-en átbocsátó germicid, excimer és higany ívlámpákhoz
• Nagy pontosságú optikai lencsék, prizmák és ablakok UV és mély UV litográfiai rendszerekhez
• Magas hőmérsékletű kemencecsövek és tégelyek fém-, kerámia- és kristálynövekedési folyamatokhoz
• Száloptikai előformák a távközlési minőségű optikai szálak alapanyagaként
• Űrteleszkóp tükrök és műholdas optikai rendszerek, amelyek nulla hőtorzítást igényelnek szélsőséges hőmérsékleti ingadozások esetén

Megmunkálhatósági és gyártási szempontok

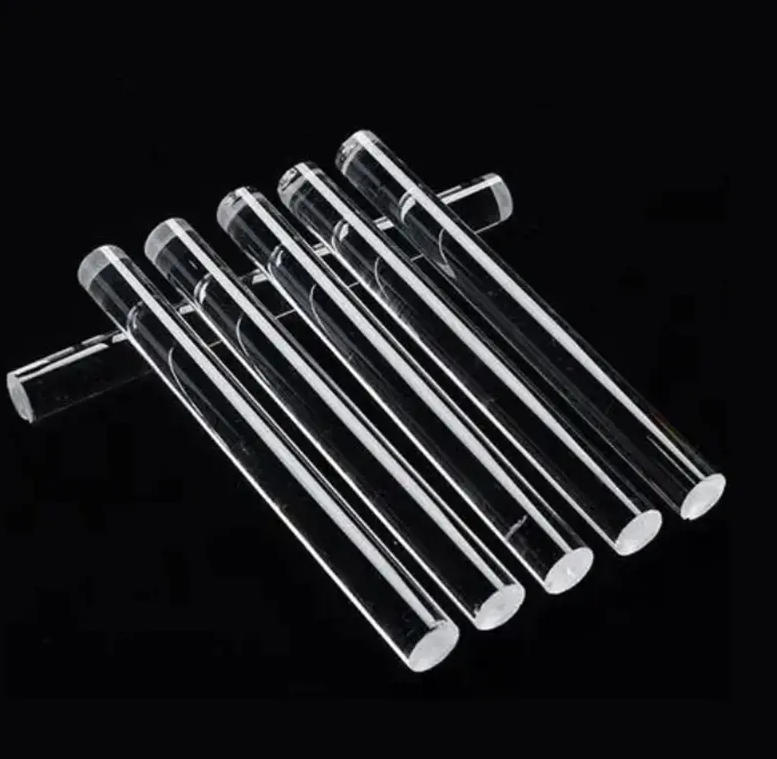

A boroszilikát üvegnek viszonylag alacsony üzemi hőmérséklete kb 820°C szabványos üvegfúvó berendezéssel formázható, fújható és olvasztható. Ez egyszerűvé teszi a laboratóriumi üvegáruk és ipari alkatrészek egyedi gyártását, és az anyag széles körben elérhető cső-, rúd- és lemezformákban.

A kvarcüveghez magasabb üzemi hőmérséklet szükséges 1600 °C , amelyhez speciális oxigén- vagy plazmalámpákra és képzett kezelőkre van szükség. A kvarc olvasztása, alakítása és hegesztése igényesebb folyamat, amely hosszabb ideig tart és több energiát igényel. A kvarc összetett geometriáit ezért nehezebb előállítani, és az egyedi kvarc alkatrészek átfutási ideje általában hosszabb, mint a boroszilikát ekvivalensek esetében.

Megmunkálási szempontból a kvarcüveg nagyobb keménysége (körülbelül 1050 HV) azt jelenti, hogy gyémánthegyű vagy csiszolószerszámra van szükség, ami megnöveli a feldolgozási időt a lágyabb boroszilikáthoz képest. Ez a keménység azonban jobb méretstabilitást biztosít a kész kvarc alkatrészeknél koptató vagy nagy terhelés mellett.

Hogyan válassz: Gyakorlati döntési útmutató

Az alábbi kritériumok alapján határozza meg, hogy melyik anyag felel meg az alkalmazásának:

• 500°C feletti üzemi hőmérséklet: Kvarcüveg szükséges. A boroszilikát meglágyul és deformálódik.
• 300 nm alatti UV hullámhossz: Csak kvarcüveg. A boroszilikát blokkolja ezeket a hullámhosszokat.
• Félvezető vagy ultra-nagy tisztaságú eljárás: Az ellenőrzött fémszennyeződési előírásokkal rendelkező szintetikus kvarc kötelező.
• Szabványos laboratóriumi vagy gyógyszerészeti felhasználás: Az I-es típusú boroszilikát üveg teljes mértékben megfelel az ISO és a gyógyszerkönyvi követelményeknek, alacsonyabb költségek mellett és könnyebben elérhető.
• Látható spektrumú optika: Bármelyik anyag működik; A boroszilikát megfelelő és könnyebben beszerezhető a legtöbb középkategóriás optikai alkatrészhez.
• Extrém termikus kerékpározás: A kvarcüveg, amelynek CTE-értéke hatszor alacsonyabb, mint a boroszilikát, képes kezelni a gyors hőmérséklet-változásokat, és lényegesen kisebb a repedés kockázata.

A lényeg: adja meg kvarcüveg amikor a hőmérséklet, a tisztaság vagy az UV-sugárzás meghaladja azt, amit a boroszilikát képes leadni. Minden más esetben a boroszilikát üveg robusztus, költséghatékony és széles körben elérhető megoldás, amely több mint egy évszázada megbízhatóan szolgálja a tudományos és ipari alkalmazásokat.
