Hogyan válasszuk ki a megfelelő kvarccsőméretet a projekthez?

Selecting the cvagyrect kvarcüveg cső A méret négy paramétert igényel az alkalmazáshoz: külső átmérő (OD), falvastagság, hossz és anyagminőség. Tedd jól mind a négyet, és a tiéd kvarc cső furnace , UV lámpa, félvezető diffúziós rendszer vagy infravörös fűtőelem a specifikáció szerint megbízhatóan működik. Ha elmulasztja az egyiket – különösen a falvastagságot nyomás alatti vagy vákuumrendszeren –, és a cső megrepedhet, összeeshet vagy termikusan meghibásodhat. Ez az útmutató strukturált kiválasztási keretet biztosít mérnökök, beszerzési menedzserek és laboratóriumi technikusok számára. olvasztott kvarc or olvasztott szilícium-dioxid cső termékek ipari és tudományos alkalmazásokhoz.

A kiválasztási folyamat öt lépésből áll: (1) határozza meg a termikus és kémiai környezetet, (2) határozza meg a szükséges OD-t és a furatot, (3) számítja ki a minimális falvastagságot nyomás vagy vákuum esetén, (4) válassza ki a megfelelőt. kvarc cső minőségű (átlátszó, alacsony OH-tartalmú, tejszerű vagy színes), és (5) erősítse meg a rendelkezésre állást és az átfutási időt kvarcüveg csövek szállítója . Az alábbiakban minden lépést részletesen ismertetünk referenciaadatokkal és kidolgozott példákkal.

Kvarcüvegcső termékskála: hat szabványos forma

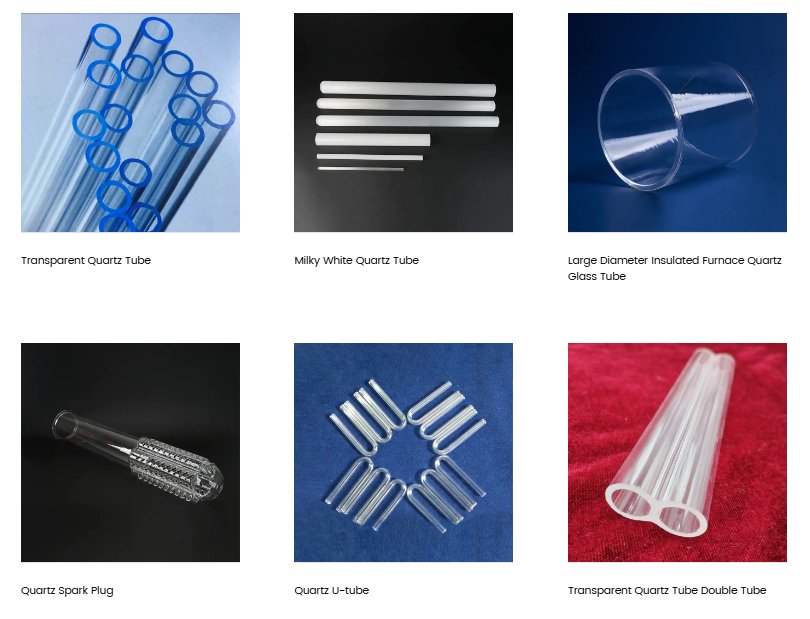

Az alábbi képen a Yancheng Mingyang's hat reprezentatív termékformája látható kvarcüveg cső range. Mindegyik űrlap egy külön alkalmazási követelményt kielégít, a szabványos átlátszó csőtől a bonyolult kétfuratú és U-cső geometriákig.

A bemutatott termékkínálatból: Transparent Quartz Tube (bal felső, kék hegyű) – stésard átlátszó olvasztott szilícium-dioxid cső 99,9%-nál nagyobb SiO2-tartalommal és 93%-nál nagyobb optikai áteresztőképességgel, UV-lámpákban, félvezetőkemencékben és optikai műszerekben használják. Tejfehér kvarc cső (felső középen) – áttetsző (átlátszatlan) cső, amelyet szabályozott buborékoltatással állítanak elő a fúzió során, infravörös fűtési alkalmazásokhoz optimalizálva, ahol diffúz sugárzáselosztásra van szükség. Nagy átmérőjű szigetelt kemence kvarcüveg cső (jobbra fent) – széles furatú magas hőmérsékletű kvarccső diffúziós kemence és CVD reaktor alkalmazásokhoz 1200°C-ig folyamatos üzemben. Quartz Spark Plug (balra lent) – precíziós megmunkálású kvarc alkatrész, amely bemutatja a mingyangi létesítmény másodlagos feldolgozási képességét. Quartz U-tube (alul középen) — hajlított quartz pipe hőcserélő és recirkulációs folyadékrendszer alkalmazásokhoz. Átlátszó kvarc cső dupla cső (jobbra lent) – koaxiális kétfuratú üvegcső olyan alkalmazásokhoz, amelyek két független folyadék- vagy gázcsatornát igényelnek egyetlen testben, például UV sterilizáló lámpák és speciális vegyi reaktorok.

1. lépés: Határozza meg a termikus és kémiai környezetet

Mielőtt bármilyen dimenziót megadna, határozza meg a működési környezetet. A kvarcüveg másképpen működik, mint a boroszilikát üveg ( high borosilicate az üveg körülbelül 820 °C-on meglágyul; olvasztott kvarc 1665°C-on meglágyul), így az első kérdés az, hogy az alkalmazáshoz valóban kvarc kell-e, vagy elegendő-e a boroszilikát üveg – amelyet nagy bórszilikáttartalmú mérőedényekben, háromszöglombikban és háromszög alakú tölcsérekben használnak a kémiai laboratóriumokban. Ha az üzemi hőmérséklet tartósan meghaladja az 500°C-ot, vagy hősokk várható (gyors fűtési/hűtési ciklusok), a kvarc a megfelelő választás.

A kémiai kompatibilitás a második környezeti tényező. Kvarc üvegcső gyakorlatilag minden savnak ellenáll (a sósav, kénsav, salétromsav, fluorhidrogén kivételével) és a legtöbb szerves oldószernek, így a vegyipari csővezetékek korrozív közegek szállításához stésard választás. Orvosi és laboratóriumi környezetben biokompatibilitása alkalmassá teszi sterilizáló berendezésekhez és analitikai eszközökhöz. A hidrogén-fluoridot vagy forró foszforsavat tartalmazó alkalmazásokhoz alternatív anyagokra, például PTFE-bevonatú csövekre van szükség.

2. lépés: Határozza meg alkalmazásának külső átmérőjét és furatát

A külső átmérőt (OD) a szerelvény, a karima vagy a kemencefurat hajtja meg, amelybe illeszkednie kell. A furatot (belső átmérő, ID) a folyadék vagy a gáz áramlási sebessége, vagy a csövön áthaladó alkatrész (például fűtőelem vagy optikai szál előforma) hajtja meg. Az alábbi vízszintes oszlopdiagram mutatja a leggyakoribb OD tartományokat az egyes fő alkalmazási kategóriákhoz kvarc cső .

A diagramból kiderül, hogy a félvezető kemencecsövek alkalmazásai a legszélesebb külső átmérőjű tartományt követelik meg – 50 mm-től 200 mm-ig –, aminek oka a 150 mm-es, 200 mm-es és 300 mm-es szilíciumlapka-tételek elhelyezése a kemencecső furatában. Ez a legnagyobb és legigényesebb szegmens magas hőmérsékletű kvarccső termékek, és jellemzően nagy átmérőjű szigetelt kemence kvarcüvegcsövekre van szükség, mint amilyen a fenti termékképen látható. Az UV germicid lámpák és a halogén infravörös fűtőcsövek a keskeny átmérőjű végét foglalják el (8-25 mm, illetve 10-20 mm), ahol a szűk OD-tűrés és a kiváló UV-átbocsátás az elsődleges kiválasztási kritérium, nem pedig a szerkezeti teherbírás. A laboratóriumi és optikai szálas előformázott tartócsövek mérsékelt tartományban (4–30 mm) terjednek ki, és gyakran a legszűkebb mérettűrést igényelnek – precíziós optikai alkalmazásoknál jellemzően ±0,1 mm-es OD-tűrést. A vegyi reaktorok csővezetékei a napi beszerzések legszélesebb gyakorlati tartományát fedik le, 15 mm-től több mint 100 mm-ig, az áramlási sebességtől és a reaktor méretétől függően. Mert egyedi kvarc cső A szabványos tartományokon kívüli követelményeknek a Yancheng Mingyang rajzot és feldolgozást kínál a specifikáció szerint, megerősített méretszabályozással.

3. lépés: Számítsa ki a minimális falvastagságot a nyomás- és vákuumterheléshez

A falvastagság a biztonság szempontjából legkritikusabb méret quartz tube kiválasztása. Az alul meghatározott falvastagság a cső belső nyomás hatására megreped, vagy külső vákuum hatására összeomlik. A következő képlet (az ASME B31.3 vegyi üzem csöveiből, üveganyagokhoz igazítva) konzervatív első becslést ad:

t_min = (P x OD) / (2 x S P)

Ahol P = belső túlnyomás (MPa), OD = külső átmérő (mm), S = megengedett feszültség olvasztott kvarc esetén (körülbelül 7 MPa tartós terhelés esetén szobahőmérsékleten; csökkentse 50%-kal 800 °C felett). A kvarc esetében a rideg meghibásodási mód miatt legalább 4-szeres biztonsági tényező javasolt.

• 1. példa (UV-lámpa bura): OD = 20 mm, a belső nyomás megközelítőleg atmoszférikus (0 mérő). Minimális fal: 1,0-1,5 mm szabvány. Az elsődleges hajtóerő a mechanikus kezelés robusztussága, nem pedig a nyomás.
• 2. példa (nyomás alatti kémiai reaktor, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Alkalmazzon 4-szeres biztonsági tényezőt: minimális fal = 4,2 mm. A szabványos elérhetőséghez adjon meg 5 mm-es falat.
• 3. példa (félvezető diffúziós kemence, vákuum 0,01 Pa-ig): Az összeomlási nyomás irányítja. Egy 100 mm-es külső átmérőjű cső esetében a vákuum használatának minimális fala általában 3–4 mm, amint azt végeselem-elemzés igazolja. Konzultáljon a kvarcüveg csövek szállítója a vákuum névleges falvastagság megerősítéséhez.

Mert kvarc cső furnace atmoszferikus nyomáson történő alkalmazásoknál a falvastagságot elsősorban a termikus gradiens menedzsment határozza meg: a vékonyabb falak gyorsabban kiegyenlítik a hőmérsékletet (kisebb hőfeszültség), de kisebb a mechanikai szilárdságuk. Szabványos atmoszférikus kemencecsövek esetében 2–3 mm falvastagság jellemző OD 50–100 mm átmérőjűre.

4. lépés: Válassza ki az alkalmazásának megfelelő kvarcminőséget

Nem mind kvarcüveg cső fokozatok felcserélhetők. A minőség határozza meg a hidroxil- (OH)-tartalmat, az átviteli spektrumot, a buboréksűrűséget és a felületi minőséget – ezek mindegyike befolyásolja a teljesítményt bizonyos alkalmazásokban. Az alábbi radardiagram négy fő fokozatot hasonlít össze hat kiválasztási kritérium alapján.

A radardiagram rávilágít a három leggyakrabban beszerzett kvarccső-minőség közötti kompromisszumokra. Átlátszó, magas OH-tartalmú kvarc (a termék képén kék végű csőként látható) kiváló UV-áteresztésben és optikai tisztaságban, így ez a stésard választás UV kvarc cső olyan alkalmazásokhoz, mint a baktériumölő lámpák, az UV LED-es csomagolások, az UV-beolvadt kvarcküvetták és UV kvarc lemez alkatrészeket. Viszonylag magas hidroxiltartalma (tipikusan 150-300 ppm OH) azonban alkalmatlanná teszi nagynyomású higanylámpákhoz vagy fémhalogén HID-forrásokhoz, ahol a 2,72 mikronos OH-elnyelés a lámpa idő előtti elsötétülését okozza. Alacsony OH-tartalmú dehidroxilezett olvasztott szilícium-dioxid cső 10 ppm alatti OH-tartalommal – és vákuum-dehidroxilálással elérhető 5 ppm alatt – az alacsony OH tengelyen a legmagasabb pontszámot éri el, és ez a helyes választás HID lámpaburákhoz, halogén lámpacsövekhez és távoli infravörös kvarccsöves fűtőalkalmazásokhoz, ahol a csőnek hatékonyan kell továbbítania az infravörös sugárzást teljes élettartama alatt. Tejszerű (átlátszatlan) kvarccső teljes mértékben feláldozza az UV-sugárzást és a látható fényáteresztést a kiváló diffúz IR-kibocsátásért cserébe, így ez az előnyben részesített minőség az infravörös távoli infravörös kvarccsöves fűtőelemekhez és a szénszálas kvarc fűtőegységekhez, ahol egyenletes hőeloszlás szükséges a cső felületén. Mind az alacsony OH-tartalmú, mind a tejszerű minőségek ugyanolyan kiváló hőállóságot és vegyszerállóságot tartanak fenn, mint az átlátszó kvarc. Olyan alkalmazásokhoz, amelyeknél a SiO2-tartalom 99,9% feletti megerősítése szükséges – például félvezető CVD csövek, kvarctégely alkalmazások, ill olvasztott kvarc rods laboratóriumi kvarctégely alátámasztására használják – az elemzési tanúsítvány (CoA) dokumentációját a szállítótól kell kérni.

5. lépés: Hossztűrés, méretszabványok és egyedi specifikációk

A szabványos kvarcüveg csöveket 1000 mm, 1500 mm és 2000 mm hosszúságban szállítjuk. A ±1 mm tűréssel rendelkező vágási hosszúságok szabványosak; A precíziós optikai és félvezető alkalmazásokhoz szűkebb tűrések (±0,5 mm vagy jobb) állnak rendelkezésre további átfutási idővel. Az alábbi vonaldiagram megmutatja, hogy a mérettűrési követelmények hogyan befolyásolják a gyakorlati OD tartomány elérhetőségét egy szabványos gyártólétesítményből.

A vonaldiagram egy alapvető kompromisszumot mutat be a kvarccső beszerzésében: a mérettűrési követelmények szigorodásával a precíziós húzási és köszörülési műveletek korlátai miatt az elérhető maximális külső átmérő csökken. A szabványos tűrésosztályban (±1 mm) 200 mm-es OD-k állnak rendelkezésre – ez lefedi a félvezető kemencecsövek és a nagyméretű vegyi reaktorok teljes skáláját. Optikai minőségű tűrés esetén (±0,2 mm) a gyakorlati maximális külső átmérője körülbelül 80 mm, amely a legtöbb laboratóriumi és optikai szál előformázott csőalkalmazást lefedi. Félvezető-minőségű tűrés esetén (±0,1 mm) a maximális külső átmérője körülbelül 50 mm, ami azt az intenzív csiszolási és polírozási műveleteket tükrözi, amelyek szükségesek ahhoz, hogy törékeny anyagokon elérjék ezt a fokú pontosságot. Mert egyedi kvarc cső Azok a követelmények, amelyek a nagy külső átmérőjűt és a szűk tűréshatárt egyesítik – például egy 150 mm-es külső átmérőjű cső ±0,2 mm-es tűréssel egy speciális MOCVD reaktorhoz – a 4–8 hetes meghosszabbított átfutási idők jellemzőek, és ezeket figyelembe kell venni a projekttervezés során. A Yancheng Mingyang mérnöki tanácsadást kínál a méretspecifikációkkal kapcsolatban, hogy segítse az ügyfeleket a funkcionális követelményeiknek megfelelő minimális tűrésosztály meghatározásában, elkerülve a túlzott specifikációt, amely szükségtelenül meghosszabbítja a szállítási időt és növeli a beszerzési költségeket.

Alkalmazás-specifikus kvarccső kiválasztására vonatkozó referencia

Az alábbi táblázat a négylépcsős kiválasztási keretet egy gyorsreferencia-útmutatóban foglalja össze a leggyakoribb kvarcüvegcső-alkalmazásokhoz. A szabványhoz képest a termék teljes szélességét lefedi nagy tisztaságú kvarcüveg cső és quartz glass rod alkatrészek speciális fűtési és optikai termékekhez.

Kvarcüveg termékek a csövön túl: Bővített termékskála

Miközben kvarcüveg cső és üvegcső termékek alkotják a termékpaletta magját, a Yancheng Mingyang kvarc- és speciális üvegtermékek széles portfólióját szállítja, amelyek kiegészítő alkalmazási igényeket szolgálnak ki. Ezek közé tartozik kvarcüveg rudak (olvasztott kvarc rudak és kvarckristály rudak) optikai és szerkezeti alkalmazásokhoz, kvarc üveglap és kvarcüveg ablak panelek vákuumkamrákhoz és optikai egységekhez, UV kvarc lemez és UV kerek kvarclemez lyukakkal fotolitográfiai és UV-keményítő rendszerekhez, ill UV olvadó kvarc küvetták és quartz cuvette rectangular formats for spectroscopy and analytical instruments.

A fűtési termék szegmensben a cég termel infravörös halogén fűtés csövek, távoli infravörös kvarccsöves melegítő szerelvények, és szénszálas kvarc fűtőtest és kvarc szénszálas infravörös fűtőcső termékek ipari folyamatfűtési alkalmazásokhoz. Ezek a fűtőtermékek a tejszerű és az alacsony OH-tartalmú kvarccsöveket használják az infravörös kibocsátás hatékonyságának maximalizálása érdekében. Laboratóriumi és tudományos kutatási alkalmazásokhoz a kínálat tartalmazza laboratóriumi kvarctégely és szilícium-dioxid tégely laboratórium termékek, átlátszatlan olvasztott szilícium-dioxid tégely kristálynövekedéshez, és tiszta kvarctégely változatok az olvadék vizuális megfigyelését igénylő eljárásokhoz. A speciális termékek közé tartozik kvarcüveg műszerek , magas boroszilikát mérőpohár , háromszög alakú tölcsér , és háromszöglombik kémiája üvegáru – áthidalja a szabványos laboratóriumi üvegáru és a nagy teljesítményű kvarc szegmenseket.

A cég szállít is hanggyógyító eszközök beleértve kristály éneklő tál , Crystal Alchemy tálak , Kvarc kristály hangvilla , Kristály éneklő háromszög , Kristályhárfa , és Crystal Singing Szent Grál termékek – egyre növekvő alkalmazási terület, amely a nagy tisztaságú olvasztott kvarcüveg akusztikus rezonancia tulajdonságait hasznosítja terápiás és hangszeres használatra.
